1. 產品介紹:

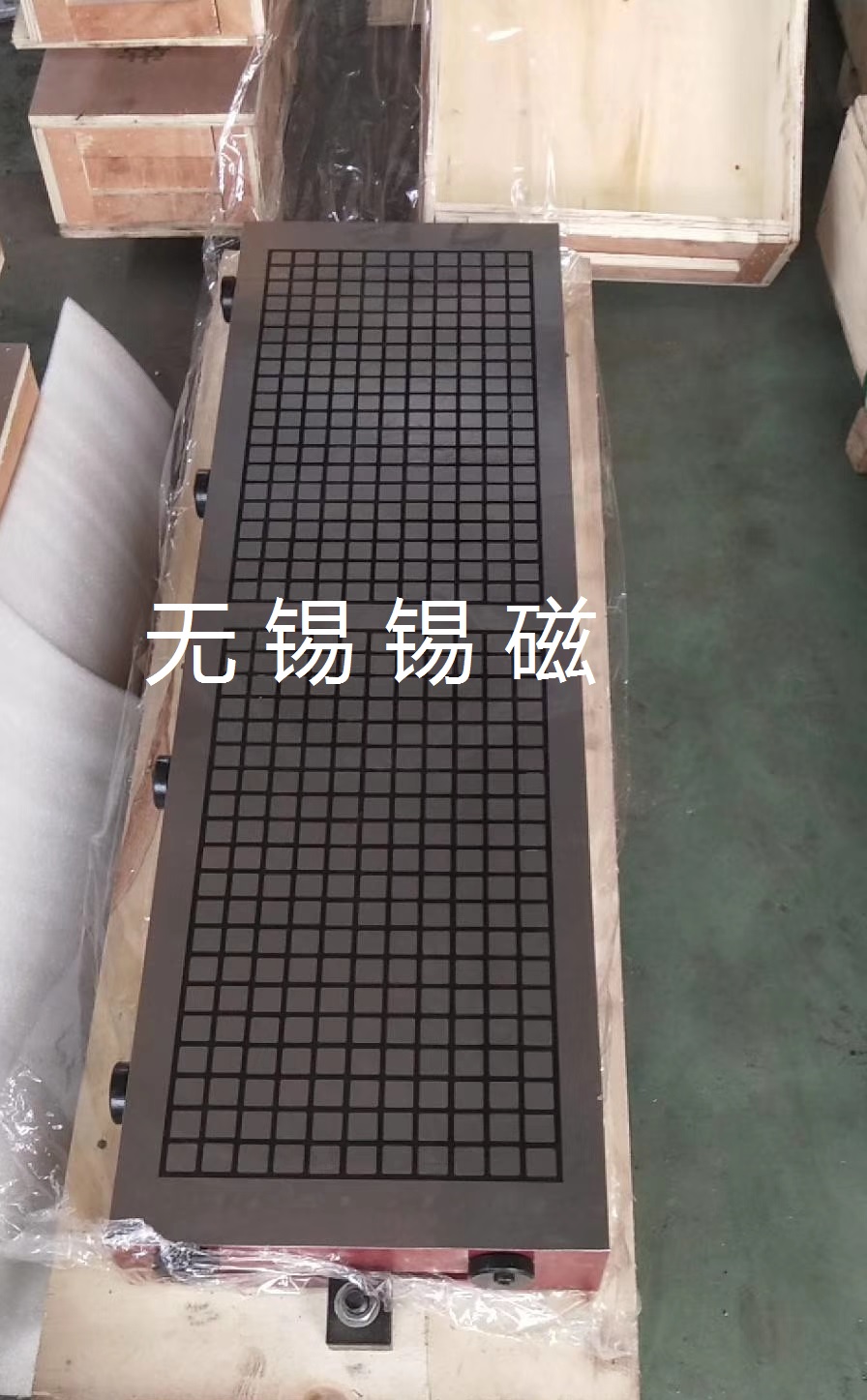

超強力永磁吸盤是永磁吸盤的一種,因其吸力強大而名為超強力永磁吸盤,適用于CNC加工中心、銑床、刨床、雕銑機與數控雕刻機等強力切削,磁盤不需要電源,即使長時間使用也不會發熱。磁盤本身精密度高,可保在2um/100mm,對加工件的精度有充分的保障,由于吸附工件無需電源,即使突然停電,工件也不會移動,可避免不必要的損失。對于進行重切削時,被加工工件面積不小于100×100×厚15mm時,效果明顯。如小于此面積,磁盤也能吸持,但不能達到好的效果,獨特的磁路設計,使吸力強大、均勻,磁盤吸力長期穩定不變,吸力可達200N/cm。
產品優勢:
鋼性強,精度穩定,吸盤吸力均勻,獨特內部結構設計;吸力強大,工件精度高,吸盤吸力強大,吸力可達到200N每平方厘米;量身定制,公司根據客戶實際需求進行量身定制,吸力均勻;操作方便,快捷,本產品可以使客戶操作簡單,提升勞動力、操作力;安全環保,本產品根據社會大形勢下,減少熱量排出,節能環保。
產品用途:
1、用于平面磨床、工具磨床裝夾普能工件,銑床,加工中央等裝夾較大的工件進行中等規范的銑削等行業。
2、永磁吸盤無需電源,使用安全可靠,對機械不宜裝夾的導磁工件定位非常方便,和各種銑床,刨床配套使用。
選型注意事項:
將工件擺放到吸盤工作臺面上,然后將扳手插入軸孔內沿順時針方向轉動180度到ON,即可吸住工件進行加工。
2、工件加工完畢,再將扳手插入軸孔內沿逆時針轉動180度到OFF,即可取下工件。
3、吸盤使用前應擦干凈表面以免劃傷影響精度。
4、使用環境溫度在-40度-50度,嚴禁敲擊,以防磁力降低。
5、用完后工作面涂防銹油,以防銹蝕。
型號 | 外型尺寸 | 方格尺寸 | 吸力大小 | 重量 | ||
A | B | H | ||||
150*300 | 150 | 300 | 65 | 18*18 |
≥200N
| 25 |
150*350 | 150 | 350 | 65 | 18*18 | 30 | |
150*400 | 150 | 400 | 65 | 18*18 | 35 | |
200*200 | 200 | 200 | 65 | 18*18 | 35 | |
300*300 | 300 | 300 | 65-90 | 18*18 | 55 | |
200*400 | 200 | 400 | 65-90 | 18*18 | 50 | |
300*400 | 300 | 400 | 65-90 | 18*18 | 70 | |
400*400 | 400 | 400 | 90 | 18*18 | 95 | |
400*500 | 400 | 500 | 90 | 18*18 | 110 | |
300*500 | 300 | 500 | 90 | 18*18 | 90 | |
400*600 | 400 | 600 | 90 | 18*18 | 130 | |
400*800 | 400 | 800 | 90 | 18*18 | 200 | |
500*500 | 500 | 500 | 90 | 18*18 | 150 |
